Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG125 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 7.96-18.78m3/min | Pressão diferencial da descarga: | 10-80kpa |
---|---|---|---|
Tamanho de furo: | DN125 (5") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Realçar: | ventilador do gás da operação de descarga,ventilador do gás natural |

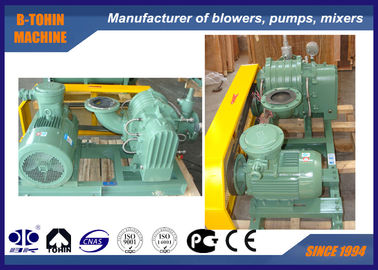

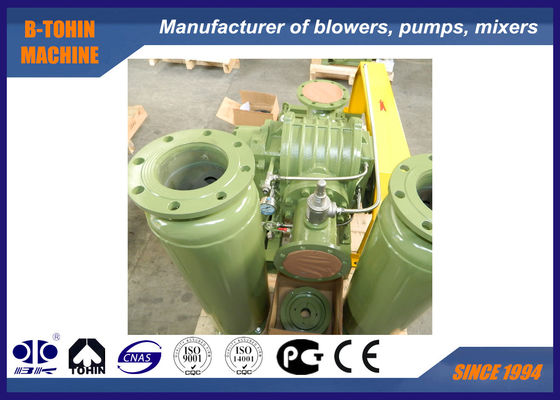

Ventilador do biogás das raizes, bio gás e ventilador ácido do uso, anticorrosivos
Aplicação
O ventilador da série de YU-EG é projetado para o uso especial do gás. Revestindo as peças internas da sobrecarga com o PTFE e adotando a junção flexível inoxidável, entrada e silenciador inoxidáveis da tomada, pode ser aplicado em transportar o bio gás, o alcaloide, o ácido e o outro gás inflamável.
Especificações
Modelo |
YU-EG125 |
Capacidade do ar |
7.96-18.78m3/min |
Pressão diferencial da descarga |
10-80KPA |
Velocidade giratória |
1000-1650rpm |
Volume da água refrigerando |
12 L/MIN |
Tipo do motor |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
350kg |
Tamanho da embalagem aproximadamente. |
1.8*1.3*1.5m (length*width*height) |
Características
1. Estrutura compacta, a mesma construção da entrada do ventilador e a tomada, apropriadas para tipos diferentes da instalação
2. O impulsor e o eixo são no conjunto peça moldada para a operação estável.
3. Os rolamentos e os selos de alta qualidade asseguram a operação segura.
4. A estrutura refrigerar de água é adotada para o rolamento de proteção do superaquecimento.
5. Motor DIIBT4 equipado para o uso perigoso da área.
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Estrutura do corpo principal do ventilador
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia
9. calibre de pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
