Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG200 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 20.64-45.47m3/min | Pressão diferencial da descarga: | 10-70KPA |
---|---|---|---|
Tamanho de furo: | DN200 (8") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Realçar: | ventilador do gás natural,Ventilador giratório do lóbulo das raizes |

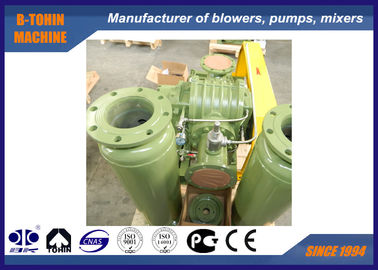

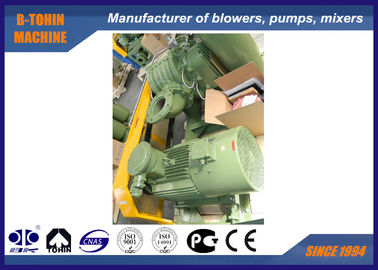

O ventilador giratório do ventilador do biogás, o waste e o inflamável do gás, enraíza o tipo ventilador do gás
Sobre YU-EG
Desde estabelecido, B-Tohin importou tecnologia avançada e equipamento, e desenvolveu produtos novos constantemente. Baseado na experiência de muitos anos na indústria do ventilador das raizes, B-Tohin desenvolveu um produto novo: YU-EG enraíza o ventilador, que tem PTFE de revestimento anticorrosivo em suas peças internas da sobrecarga. É aplicável entregar o gás especial, tal como o bio gás, o gás ácido, o gás do alcaloide e o outro gás waste.
Especificações
Modelo |
YU-EG200 |
Capacidade do ar |
20.64-45.47m3/min |
Pressão diferencial da descarga |
10-70KPA |
Velocidade giratória |
850-1400rpm |
Volume da água refrigerando |
20 L/MIN |
Tipo do motor |
15-75KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
850kg |
Tamanho da embalagem aproximadamente. |
2.15*1.6*1.7m (length*width*height) |
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 200 |
200 (8") | 850 | 26,13 | 10,03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | 20 |
1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23,04 | 27,61 | 26,11 | |||
1150 | 36,68 | 13,58 | 35,10 | 20,24 | 33,90 | 26,50 | 32,88 | 30,03 | |||
1250 | 40,20 | 14,76 | 38,61 | 22,00 | 37,42 | 28,80 | 36,40 | 32,64 | |||
1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 200 |
200 (8") | 850 | 21,45 | 27,25 | 20,64 | 32,31 | 20 | ||||
1000 | 26,73 | 32,06 | 25,92 | 38,01 | 25,18 | 43,96 | |||||
1150 | 32,00 | 36,87 | 31,19 | 43,71 | 30,45 | 50,55 | |||||
1250 | 35,52 | 40,07 | 34,71 | 47,51 | 33,97 | 54,94 | |||||
1400 | 40,79 | 44,88 | 39,98 | 53,21 | 39,25 | 61,54 |
Lista de materiais
Não. |
Nome de parte |
Qty. |
Materiais |
|
Não. |
Nome de parte |
Qty. |
Materiais |
1 |
Cilindro |
1 |
HT200 |
|
17 |
Furo de pino do passador |
4 |
|
2 |
Conduza a placa terminal |
1 |
HT200 |
|
18 |
Alinhe a placa terminal |
1 |
HT200 |
3 |
Sistema de refrigeração |
|
|
|
19 |
Atirador da graxa |
2 |
45# |
4 |
Bocal de graxa |
4 |
cobre |
|
20 |
Porca redonda |
2 |
45# |
5 |
Selo de gás |
8 |
PTFE |
|
21 |
Selo do óleo |
2 |
FPM |
6 |
Selo do óleo |
4 |
FPM |
|
22 |
Anel-O |
2 |
FPM |
7 |
Conduza o impulsor |
1 |
QT500 |
|
23 |
Engrenagem cônica interna |
2 |
20CrMnTi |
8 |
Anel-O |
8 |
FPM |
|
24 |
Porca da braçadeira |
2 |
45# |
9 |
Selo do óleo |
1 |
FPM |
|
25 |
Colar direito |
2 |
45# |
10 |
Carregamento |
2 |
GCr15 |
|
26 |
Tampa do tanque de óleo |
1 |
HT200 |
11 |
Chave |
1 |
45# |
|
27 |
Calibre nivelado de óleo |
1 |
resina |
12 |
Conduza a tampa do impulsor |
1 |
45# |
|
28 |
Mola da borboleta |
2 |
65Mn |
13 |
Salte o anel |
2 |
65Mn |
|
29 |
Pare a arruela |
2 |
Q235 |
14 |
Impulsor conduzido |
|
QT500 |
|
30 |
Tomada do magnetismo |
1 |
|
15 |
Tampa conduzida do impulsor |
1 |
45# |
|
31 |
Carregamento |
2 |
GCr15 |
16 |
Anel-O |
2 |
FPM |
|
32 |
Luva do eixo |
4 |
45# |
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador de aço inoxidável da entrada (com filtro)
5. silenciador de aço inoxidável da descarga
6. base pública (com tampa da correia)
7. almofada de aço inoxidável da junção flexível e do choque
8. polia
9. medidor da pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
