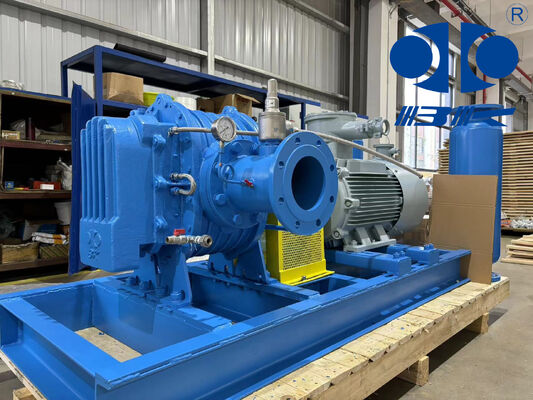

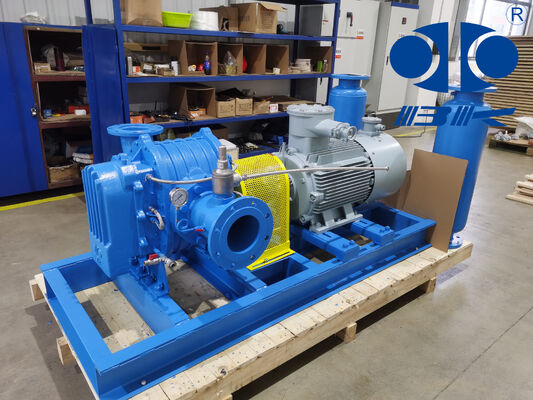

Soprador de Raízes Pesado YU-EG para Transporte Pneumático e Aeração Industrial

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001
Número do modelo:	YU-EG40

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	Caixa de madeira padrão de exportação
Tempo de entrega:	De 15 a 30 dias úteis, dependendo da quantidade da encomenda e das especificações
Habilidade da fonte:	20 séries por mês

Contato

Descrição de produto detalhada

Capacidade:	0,42-1,65m³/min	Pressão diferencial de descarga:	10-70kpa
Tamanho do furo:	DN40(1,5”)	Tipo de resfriamento:	Água
Tipo de conexão:	Movido a correia	Correia e polia:	Biogás, resíduos de gás, transportadores de meios explosivos
Potência do eixo:	0,82-2,42 kW	Velocidade:	1500-2150 rpm
Água de resfriamento:	3L/min	Aplicativos:	Biogás e gases residuais
Material:	Anti-corrosão
Destacar:	sopradora de raízes pesada , Frigorífico pneumático , Sopradora de biogás para a aeração industrial

Bloqueador de raízes pesado YU-EG para transporte pneumático e aeração industrial

Sobre a YU-EG

Desde a sua criação, a B-Tohin tem importado tecnologia e equipamentos avançados e desenvolvido constantemente novos produtos.O soprador do tipo YU-EG é um novo tipo de produto cuja carcaça e rotores são revestidos com materiais anticorrosivos especiais.É aplicável à entrega de gás especial, especialmente para o transporte de biogás.

Principais características

O ventilador pode ser utilizado para transportar ácido, álcali, corrosão e outros gases especiais.
Refrigeramento por água para prolongar a vida útil do rolamento.
A parte interna do soprador e a superfície das hélices são pulverizadas com materiais especiais de boa lubrificação e antiaderência.

Principais vantagens

Estrutura compacta, entrada e saída da mesma construção, formas de montagem múltiplas.
Estrutura integrada do impulsor e do eixo, que pode evitar a defecção de tipos separados.
Estrutura de refrigeração por água que pode melhorar a condição de trabalho do rolamento e prolongar a vida útil.
Pulverizar material especial (PTFE) com resistência à corrosão e aderir à hélice e às partes que entram em contacto com o fluido.
O soprador pode transportar o gás especial de ácido, álcali, corrosivos, etc.

Especificações

Modelo	YU-EG40
Capacidade aérea	0.42-1.65m³/min
Pressão diferencial de descarga	10 a 70 KPA
Velocidade de rotação	1500-2150 rpm
Volume de água de arrefecimento	3 l/min
Tipo de motor	1.5-4KW 380/400/415/440V, 3FASES, 50/60HZ, motor tipo à prova de explosão
Tipo de instalação	Padrão: tipo vertical
N.W. do soprador sem motor	75 kg

Ficha de parâmetros

Porto Dia

Velocidade

(rmp)

Pressão

(kgf/cm2)

Fluxo de ar de entrada (m3/min)

Potência do eixo

Água de arrefecimento

(L/min)

YU-EG40

40 (((1,5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Lista de materiais

Soprador de Raízes Pesado YU-EG para Transporte Pneumático e Aeração Industrial

- Não, não.	Nome	Quantidade	Materiais	- Não, não.	Nome	Quantidade	Materiais
1	Frigorífico	1	HT200	17	Pin de localização	4
2	Placas terminais acionadas	1	HT200	18	Placa final de engrenagem	1	HT200
3	Sistema de arrefecimento			19	Lançador de gordura	2	45#
4	Mamilo de gordura	4	Cobre	20	Nozes redondas	2	45#
5	Selo de ar	8	PTFE	21	Selo de óleo	2	FPM
6	Selo de óleo	4	FPM	22	Anel O	2	FPM
7	Impeller a motor	1	QT500	23	Engrenagem de viragem interna	2	20CrMnTi
8	Anel O	8	FPM	24	Nozes de pinça	2	45#
9	Selo de óleo	1	FPM	25	Colarinho direito	2	45#
10	Rolamentos	2	GCr15	26	Cobertura de óleo	1	HT200
11	Chave	1	45#	27	Medidor do nível do óleo	1	Resina
12	Capa do impulsionador	1	45#	28	Primavera da borboleta	2	65Mn
13	Anel de salto	2	65Mn	29	Parem a máquina de lavar	2	Q235
14	Impeller a motor	1	QT500	30	Fecho de magnetismo	1
15	Capa do impulsionador	1	45#	31	Rolamentos	2	GCr15
16	Anel O	2	FPM	32	Capa do eixo	4	45#

Desenho de montagem do pacote do ventilador

Folha de dimensões de esboço Unidade: mm Tipo Potência do motor(kw) A B C D E F G H Eu... J K L M N P R Parafusos de fundação Peso (kg) YU-EG40 1.5·4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75

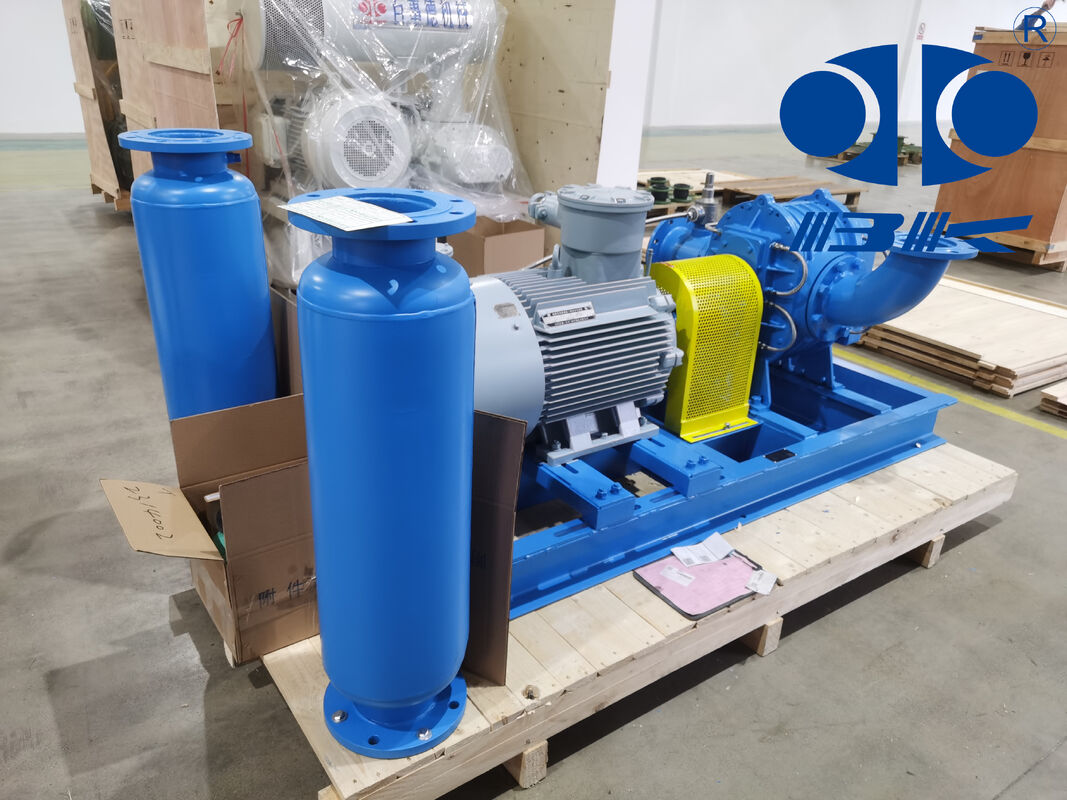

Fornecimento padrão de âmbito de aplicação

1. sopradora de eixo

2. válvula de alívio de pressão a vácuo

3. válvula de retenção

4. silenciador de entrada (com filtro): aço inoxidável

5. silenciador de descarga: aço inoxidável

6. base pública (com cinto de segurança)

7. articulações flexíveis e almofadas de choque de aço inoxidável

8. poleia

9. manômetro

10. cinto

11. parafusos, porcas e outras partes de ligação
