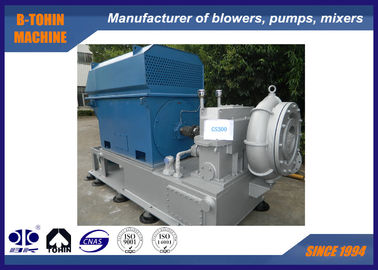

Ventilador Centrífugo de Estágio Único, 15000m3/h, 75KW, impulsor de metal Arero
Sobre GS
O ventilador centrífugo de alta velocidade e velocidade única é o novo produto projetado pela B-Tohin Machine. O desempenho pneumático e o projeto estrutural desta série de produtos atingiram o nível avançado
de produtos similares no país e no exterior. Os ventiladores são amplamente utilizados no tratamento de água residual, metalurgia,
fluidização de caldeira de leito fluidizado circulante em usina de energia, dessulfurização de gases de exaustão, farmácia,
booster de gás e assim por diante.
Especificações
|
Nº do Modelo.
|
GS300-1.65
|
|
Pressão diferencial de descarga
|
65KPA
|
|
Potência do motor
|
450KW
|
|
Capacidade de ar
|
300m3/min
|
|
Tipo de motor
|
380/400/415/440V/6KV/10KV, 3 FASES, 50/60HZ
|
Aplicações
a. Para a indústria de cimento: ventilador de transporte de cimento, ventilação, etc.
b. Para o sistema de tratamento de esgoto: ventilador de aeração, ventilador de retrolavagem, etc.
c. Para transporte pneumático: para transporte de materiais em pó, como farinha, cimento, areia, grãos, etc.
d. Para coleta de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.
e. Para usinas de energia elétrica: transporte de gás, aumento de oxigênio, ventilação, limpeza de poeira, etc.
Tecnologia Chave
|
1. Dispositivo de aleta guia de entrada
- posição — na frente do impulsor do ventilador
- Função — Não apenas para ajustar a capacidade do ventilador entre 45% e 100%, mas também para garantir que o ventilador atinja a maior eficiência dentro de seu escopo de ajuste, especialmente quando os parâmetros de operação desviam dos dados projetados (baixa temperatura ou baixa pressão).
- Ajuste — operação automática ou manual clicando na tela sensível ao toque na caixa de controle do ventilador. Sob operação automática, a aleta guia de entrada é ajustada por um operador elétrico em uma proporção definida após receber um sinal DC de 4-20mA, enquanto sob operação manual ou condição de manutenção, a aleta é ajustada manualmente.
|
 |
|
2. Design maduro de voluta
Desempenho pneumático confiável, alta eficiência, eficiência multivariável de 85%.
|
|
|
3. Impulsor de alta eficiência
- A curva para o impulsor é selecionada recorrendo à simulação da condição de trabalho no computador e se encaixa melhor no fluxo real de gás.
- Feito de liga de alumínio aeroespacial ou aço inoxidável, caminho aberto curvado para trás (seu menor ângulo de inclinação de 6 graus), superfície finamente usinada.
|
|
|
4. Estrutura de caixa de engrenagens de elevação e rolamento de alta confiabilidade
- A caixa de engrenagens é de estrutura dividida horizontalmente, carcaça em voluta conectada à carcaça inferior e separada da carcaça superior, através da qual o tempo necessário para descarregar a tampa da caixa é encurtado.
-
O eixo de alta velocidade adota tecnologia de disco de impulso rígido, alta eficiência e baixa perda mecânica confirmada por contato linear.
- Rolamento de elipse (deslocamento) adotado para engrenagem grande, rolamento de pad inclinado para engrenagem de alta velocidade.
- O eixo do ventilador e da engrenagem é feito de aço forjado tratado termicamente e devidamente retificado. Cada velocidade crítica horizontal está dentro do escopo de ±15% da velocidade normal, e a velocidade de ressonância de torção está dentro do escopo de ±10% da velocidade de funcionamento, todas as peças rotativas são balanceadas dinamicamente.
- A engrenagem de elevação é do tipo helicoidal de eixo paralelo com engrenagem pequena integral e eixo rotativo.
-
Feita de aço liga forjado com têmpera superficial e precisamente retificada, o índice de serviço da engrenagem é de pelo menos 1,8.
|
|
|
5. Acionamento de engrenagem de alta precisão
- Engrenagem de maior grau de qualidade adotada
- O grau de precisão da engrenagem é estabilizado em ISO1328 5~4
- O grau de precisão pode atingir 3.
- Grau de precisão igual ao padrão AGMA ou DIN
|
|
|
6. Conexão entre o impulsor e o eixo de alta velocidade
- Adota o tipo de conexão de chaveta (pino) de extremidade reta e eixo triangular
- A potência máxima que pode transferir atinge 3.000 kW.
- Conveniente para montar e desmontar sem danificar as peças
|
|
|
7. Selos de alto desempenho
- O material dos selos é liga de textura macia. (selo espiral adotado)
- Função confiável, longa vida útil
- Sem problema de vazamento
- Baixo custo de manutenção, conveniente para substituição
- Consumo de energia reduzido por ausência de atrito
|
Resultado da operação
- A característica mais marcante do ventilador GS é a eficiência energética.
A partir de 1º de março de 2009, iniciamos o funcionamento experimental de um ventilador (Modelo: GS160) na Estação de Tratamento de Esgoto de Qiting.
Comparado com dois ventiladores Roots, cada um com capacidade de 80m3/min e potência de motor de 132kW operados anteriormente, economiza-se 30.000 RMB por mês após o uso do Ventilador Centrífugo de Alta Velocidade de Estágio Único GS, embora não esteja em operação com carga total.
- Mais seguro e mais conveniente
Controlado totalmente automático com cada falha registrada, mais conveniente para o operador
Desenho de montagem do pacote do ventilador
Escopo de fornecimento padrão
1. Corpo principal do ventilador
2. Aleta guia de entrada
3. Silenciador de entrada
4. Junta flexível de aço inoxidável
5. Caixa de engrenagens de alta velocidade
7. Válvula de descarga
8. Válvula de retenção
9. Estrutura de base
10. Sistema de lubrificação
11. Caixa de controle PLC
12. Motor
