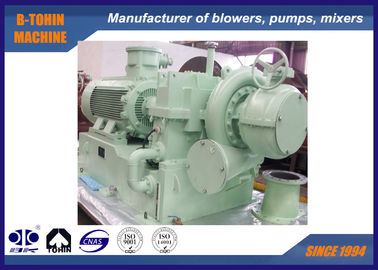

60KPA Sopradora centrífuga de estágio único, sopradora de engrenagem, aerador para grandes instalações de água
Sobre o GS
O soprador centrífugo de alta velocidade de velocidade única é o novo produto projetado pela B-Tohin Machine.O desempenho pneumático e a concepção estrutural da série de produtos atingiram o nível avançado
Os sopradores são amplamente utilizados no tratamento de águas residuais, metalurgia,
Fluidização de caldeiras de cama de fluidização circulante em centrais elétricas, dessulfuração de gases de escape, farmácia,
Aumentador de gás e assim por diante.
Especificações
|
Número do modelo.
|
GS160-1.6
|
|
Pressão diferencial de descarga
|
60 KPA
|
|
Potência do motor
|
220 kW
|
|
Capacidade aérea
|
160 m3/min
|
|
Tipo de motor
|
380/400/415/440V, 3 fases, 50/60HZ
|
Aplicações
a. Para a indústria do cimento: soprador de transporte de cimento, ventilador, etc.
b. No caso dos sistemas de tratamento de águas residuais: soprador de aeração, soprador de lavagem posterior, etc.
c. Para transporte pneumático: para transporte de matérias em pó, tais como farinha, cimento, areia, grãos, etc.
d. Para recolha de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.
e. Para as centrais eléctricas: transporte de gás, aumento de oxigénio, ventilação, limpeza de poeira, etc.
Tecnologia chave
|
1Dispositivo de vela guia de entrada
- posição ◄ na frente da hélice do soprador
- Função Não só para ajustar a capacidade do soprador entre 45% e 100%, mas também para garantir que o soprador atinja a maior eficiência dentro do seu âmbito de ajuste,especialmente quando os parâmetros de funcionamento se afastam dos dados projetados (baixa temperatura ou baixa pressão).
- Ajustar a operação automática ou manual clicando na tela sensível ao toque na caixa de controlo do ventilador.A vela de guia de entrada é regulada pelo operador elétrico numa relação definida após receber um sinal de CC de 4 a 20 mA, enquanto estiver em funcionamento manual ou em condições de manutenção, a vela é regulada manualmente.
|
 |
|
2- Desenho volute maduro.
Desempenho pneumático fiável, alta eficiência, eficiência multivariável de 85%.
|
|
|
3Impeller de elevada eficiência
- A curva para o impulsor é selecionada de forma recorrente para simular a condição de trabalho no computador e melhor adaptada ao fluxo real de gás.
- Fabricado em liga de alumínio aéreo ou aço inoxidável, curvado para trás (seu menor ângulo de mergulho de 6 graus), superfície finamente mecanizada.
|
|
|
4Estrutura da caixa de engrenagens e rolamento de alta fiabilidade
- A caixa de engrenagens é de estrutura horizontal split, revestimento voluto ligado à caixa inferior e separado da caixa superior, o que reduz o tempo necessário para descarregar a tampa da caixa.
-
O eixo de alta velocidade adota tecnologia de disco de tração dura, alta eficiência e baixa perda mecânica confirmada pelo contato de linha.
- Rolamento elíptico (dislocação) adoptado para engrenagens grandes, rolamento de inclinação para engrenagens de alta velocidade.
- O eixo do soprador e da engrenagem é feito de aço forjado tratado termicamente e moído adequadamente.e a velocidade de ressonância de torção está dentro de ± 10% da velocidade de marcha, todas as peças rotativas são dinâmicas equilibradas.
- A engrenagem de ascensão é de tipo helicoidal de eixo paralelo, com engrenagem pequena integrada e eixo rotativo.
-
Fabricado em aço ligado de forja de apagamento de superfície e moído com precisão, o índice de serviço da engrenagem é de pelo menos 1,8.
|
|
|
5. Direcção de engrenagem de alta precisão
- Armaduras de qualidade superior adotadas
- O grau de precisão da engrenagem é estabilizado na ISO1328 5~4
- O grau de precisão pode chegar a 3.
- Grau de precisão igual ao padrão AGMA ou DIN
|
|
|
6Conexão entre o impulsor e o eixo de alta velocidade
- Adotar o tipo de conexão de chave de frente reta (pin) e eixo triangular
- A potência máxima que pode transferir é de 3.000 kW.
- Conveniente para montagem e desmontagem sem danificar as peças
|
|
|
7. Selos de alto desempenho
- O material das vedações é uma liga de textura macia.
- Função fiável, longa vida útil
- Não há problema de vazamento.
- Baixo custo de manutenção, conveniente para substituição
- Consumo de energia reduzido por não haver atrito
|
Resultado da operação
- A característica mais impressionante da sopradora GS é a eficiência energética.
A partir de 1 de Março de 2009, iniciámos a execução experimental de um soprador (modelo: GS160) na usina de tratamento de esgoto de Qiting.
Em comparação com dois sopradores de raízes de capacidade de 80m3/min e potência do motor de 132kW operados antes, todos os meses 30000 RMB foram economizados após o uso do GS Single-stage High-speed Centrifugal Blower,Apesar de não estar em funcionamento a carga total.
- Mais seguro e mais conveniente
Controlado totalmente automaticamente com cada avaria registada, mais conveniente para o operador
Outras fotografias de instalação:
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1Blower Corpo principal
2- Vans de condução de entrada
3. Silenciador de entrada
4Junção flexível de aço inoxidável
5Caixa de engrenagens de alta velocidade
7. válvula de descarga
8- Válvula de retenção.
9Quadro de base
10Sistema de lubrificante
11Caixa de controlo PLC
12Motor.
