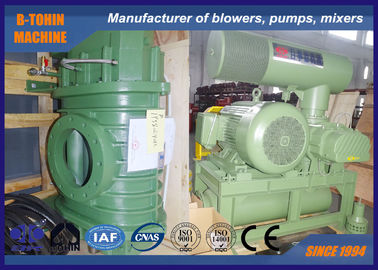

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora

  • De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora
  • De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora
De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora
Detalhes do produto:
Lugar de origem: CHINA
Marca: BK
Certificação: ISO9001/ISO14001/CE
Número do modelo: BKW8024
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiation
Detalhes da embalagem: Caso de madeira padrão da exportação
Tempo de entrega: 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50 grupos pelo mês
Contato
Descrição de produto detalhada
Nome: Ventilador giratório do lóbulo das raizes Tipo: O deslocamento positivo enraíza o tipo, três lóbulos
Capacidade do ar: 22.74-66.05m3/min Pressão diferencial da descarga: 60-80KPA
Poder do motor: 45-132W Furo da descarga: DN250 (10")
Tipo conduzido: movido a motor, conectado pela correia e pela polia Tipo da instalação: horizontal, vertical disponível também
Realçar:

3600m3 / ventilador giratório das raizes da hora

,

Ventilador giratório das raizes

,

tipo giratório ventilador das raizes


O ferro fundido enraíza o ventilador giratório do lóbulo, capacidade 3600m3/hour enraíza o ventilador do lóbulo

O ventilador das raizes é um tipo do ventilador volumétrico cujas capacidade e a revolução do ar formou uma proporção. Cada rotação do tipo ventilador do três-lóbulo precisa três vezes da descarga do suction& do ar dos dois-lóbulos. Comparado ao tipo ventilador do dois-lóbulo, o ventilador de três raizes do lóbulo tem as características da baixa pulsação do ar e de uma operação mais estável.

Tem dois lóbulos nos dois rolamentos paralelos. Há uns espaços minúsculos pequenos entre os lóbulos, a embalagem elíptico assim como o cada lóbulo. rotação uniforme da velocidade dos lóbulos em sentidos opostos faz o determinado ar da quantidade circundado pela embalagem e os lóbulos transportados para formar o lado da sução ao lado da descarga.



Especificações


Modelo

BKW8024

Capacidade do ar

22.74-66.05m3/min

Descarregue a pressão diferencial

60-80KPA

Velocidade giratória

700-1500rpm

Volume da água refrigerando

20 L/MIN

Tipo do motor

45-132KW
380/400/415/440V, 3PHASES, 50/60HZ

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan
Siemens e motor de ABB para sua opção

Tipo da instalação

Padrão: tipo horizontal.
 Tipo vertical disponível para sua opção

N.W. do ventilador sem motor

1160kg

Tamanho de embalagem aproximadamente.

2.28*1.51*2.45m (L*W*H)





Características
1. as curvas do rotor melhoraram para a economia de energia 15 25%
O ventilador das raizes 2.BKW tem bom selando o desempenho usando o material de selagem de borracha do fluoro.
3. a precisão da engrenagem é a quinta classe, e as peças principais são NC feitas à máquina assegurando o corredor liso.
vibração 4.Low devido ao equilíbrio dinâmico exato.
5.The transportou o ar está limpo e livre do óleo ou da poeira.



Folha do parâmetro


Modelo Velocidade Capacidade da entrada (m3/min) e poder do eixo (quilowatts) Refrigerar
Água
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
6000mmH2O 7000mmH2O 8000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt L/MIN

BKW8024
Diâmetro portuário:
 DN250 (10")

700 23,85 39,1022,74 47,51    20
850 31,76 47,4830,65 55,06
1000 39,67 55,8638,56 64,7837,67 73,70
1150 47,59 64,2446,48 74,5045,58 84,76
1250 52,86 69,8251,75 80,9850,86 92,13
1400 60,77 78,2059,67 90,6958,77 103,19
1500 66,05 83,7864,94 97,1764,05 110,56




Estrutura do corpo principal do ventilador

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 0




Sentido de fluxo da água refrigerando

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 1

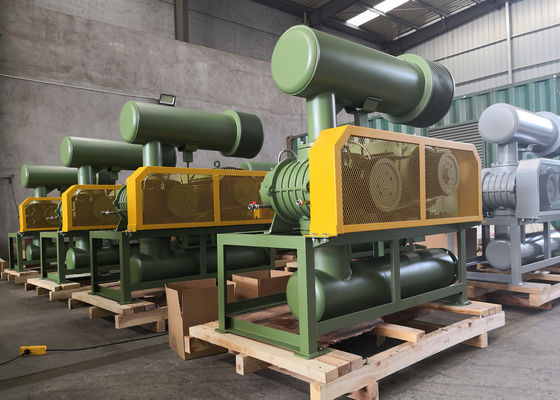

Desenho de montagem do pacote do ventilador

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 2

Fonte padrão do espaço

1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada


4. alivie a válvula

É um dispositivo de segurança no sistema. Quando o sistema trabalha anormalmente e a resistência é mais alta do que o valor avaliado, a válvula de escape de pressão abre para descarregar o ar da válvula de escape de pressão para impedir que o ventilador e o motor sejam sobrecarga.

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 3



5. válvula de verificação

É usado para impedir o recuo do ar de alta pressão no sistema durante a parada programada. O recuo pode causar a reversão do ventilador e então causar maus funcionamentos do ventilador. O corpo de válvula é feito do ferro fundido.

De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 4De alta capacidade 3600m3 do ferro fundido/ventilador giratório do lóbulo raizes da hora 5



6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base pública
. motor 12
