Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKW5006 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo, três lóbulos |
---|---|---|---|
Capacidade do ar: | 3.08-11.05m3/min | Pressão diferencial da descarga: | 60-100KPA |
Poder do motor: | 11-30W | Furo da descarga: | DN100 (4") |
Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Tipo da instalação: | Vertical, disponível horizontal também |
Realçar: | ventilador de alta pressão,ventilador positivo giratório |

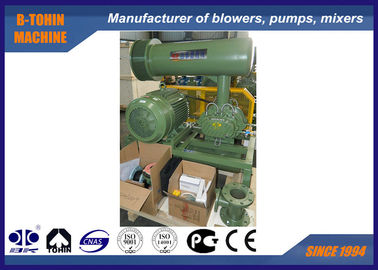

DN100 enraíza o ventilador giratório do lóbulo, pressão 100KPA do maxiumum, ventilador das raizes da aeração
Na base da tecnologia introduzida do americano, nós desenvolvemos ventiladores das raizes da série de BKW com estrutura dos tri lóbulos e refrigerar de água. A unidade do ventilador tem uma construção compacta que inclui o ventilador, o motor, os silenciadores da entrada e da descarga, o filtro, junções flexíveis, válvula do relesf, válvula de verificação, e calibre de pressão, e igualmente pode ser equipada com o cerco acústico e os dispositivos de controle.
Especificações
Modelo |
BKW5006 |
Capacidade do ar |
3.08-11.05m3/min |
Pressão diferencial da descarga |
60-100KPA |
Velocidade giratória |
850-2000rpm |
Volume da água refrigerando |
6 L/MIN |
Tipo do motor |
11-30KW |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
Tipo da instalação |
Padrão: tipo horizontal. |
N.W. do ventilador sem motor |
214kg |
Tamanho da embalagem aproximadamente. |
Caso de embalagem para o ventilador: 1.4*1*0.75m (L*W*H) Caso de embalagem para acessórios do ventilador: 1.22*0.66*0.51m (L*W*H) |
Aplicações
1. tratamento de águas residuais da aeração
2. remoinho no tratamento de esgotos
3. transtorte pneumático em plantas do cimento
4. remoção de poeira no central elétrica
Folha do parâmetro
Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatt) | Refrigerar Água |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |
BKW5006 Diâmetro do porto: DN100 (4") |
850 | 3,28 | 6,44 | 3,08 | 7,27 | 6 | ||||||
1000 | 4,29 | 7,58 | 4,09 | 8,55 | 3,91 | 9,69 | 3,73 | 10,83 | ||||
1150 | 5,31 | 8,72 | 5,10 | 9,83 | 4,93 | 11,15 | 4,74 | 12,46 | ||||
1250 | 5,98 | 9,47 | 5,78 | 10,69 | 5,60 | 12,12 | 5,42 | 13,54 | ||||
1350 | 6,66 | 10,23 | 6,45 | 11,55 | 6,28 | 13,09 | 6,10 | 14,63 | 5,94 | 16,17 | ||
1500 | 7,67 | 11,37 | 7,47 | 12,83 | 7,29 | 14,54 | 7,11 | 16,25 | 6,95 | 17,96 | ||
1600 | 8,35 | 12,13 | 8,14 | 13,68 | 7,97 | 15,51 | 7,79 | 17,33 | 7,63 | 19,16 | ||
1750 | 9,36 | 13,26 | 9,16 | 14,97 | 8,98 | 16,96 | 8,80 | 18,96 | 8,64 | 20,96 | ||
1850 | 10,04 | 14,02 | 9,83 | 15,82 | 9,66 | 17,93 | 9,48 | 20,04 | 9,32 | 22,15 | ||
2000 | 11,05 | 15,16 | 10,85 | 17,10 | 10,67 | 19,39 | 10,49 | 21,67 | 10,33 | 23,95 |
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base do público
12. motor
