Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKW7011 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo, três lóbulos |
---|---|---|---|
Capacidade do ar: | 10.02-28.39m3/min | Pressão diferencial da descarga: | 60-100KPA |
Poder do motor: | 22-75W | Furo da descarga: | DN150 (6") |
Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Tipo da instalação: | horizontal, vertical disponível também |
Realçar: | ventilador de alta pressão,ventilador giratório do lóbulo |

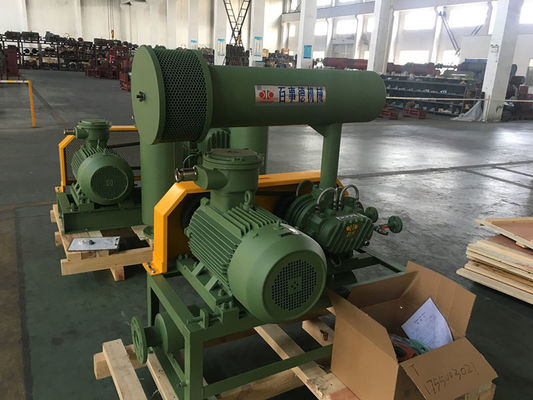

DN150 enraíza o ventilador giratório do lóbulo, ventilador pneumático de alta pressão das raizes
O ventilador giratório BKW do lóbulo das raizes de é um produto que seja desenvolvido adotando técnicas avançadas, com base na experiência da fabricação de muitos anos no tipo ventiladores giratórios das raizes de B-Tohin.
Especificações
Modelo |
BKW7011 |
Capacidade do ar |
10.02-28.39m3/min |
Pressão diferencial da descarga |
60-100KPA |
Velocidade giratória |
700-1500rpm |
Volume da água refrigerando |
10 L/MIN |
Tipo do motor |
22-75KW |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
Tipo da instalação |
Padrão: tipo horizontal. |
N.W. do ventilador sem motor |
520kg |
Tamanho da embalagem aproximadamente. |
1.8*1.2*2m (L*W*H) |
Características
1. Entrega o ar completamente livre de óleo.
2. baixos oscilação e de baixo nível de ruído pelo equilíbrio completo.
3. pequena alteração na capacidade contra a mudança na pressão.
4. eficiência elevada devido ao perfil especial.
5. a estrutura simples, livra do problema.
Aplicações
1. indústria petroquímica
2. materiais de construção,
3. energia elétrica, metalurgia
4. adubo químico
5. fatura de papel
6. cultura aquática e tratamento de águas residuais, e a indústria da proteção ambiental
Folha do parâmetro
Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | Refrigerar Água |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |
BKW7011 DN150 (6") |
700 | 10,45 | 17,83 | 10,02 | 19,00 | 10 | ||||||
850 | 13,81 | 21,65 | 13,39 | 23,07 | 13,01 | 26,28 | 12,65 | 29,64 | 12,29 | 32,85 | ||
1000 | 17,18 | 25,47 | 16,75 | 27,14 | 16,37 | 30,92 | 16,01 | 34,87 | 15,65 | 38,65 | ||
1150 | 20,54 | 29,30 | 20,11 | 31,21 | 19,73 | 35,56 | 19,37 | 40,10 | 19,02 | 44,45 | ||
1250 | 22,78 | 31,84 | 22,36 | 33,92 | 21,98 | 38,65 | 21,62 | 43,58 | 21,26 | 48,31 | ||
1400 | 26,15 | 35,66 | 25,72 | 37,99 | 25,34 | 43,29 | 24,98 | 48,81 | 24,62 | 54,11 | ||
1500 | 28,39 | 38,21 | 27,96 | 40,70 | 27,58 | 46,38 | 27,22 | 52,30 | 26,86 | 57,97 |
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base do público
12. motor
