Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKW5003 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo, três lóbulos |
---|---|---|---|
Capacidade do ar: | 2.25-6.4m3/min | Pressão diferencial da descarga: | 60-100KPA |
Poder do motor: | 5.5-18.5W | Furo da descarga: | DN65 (2,5") |
Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Tipo da instalação: | Vertical, disponível horizontal também |
Realçar: | ventilador de alta pressão,ventilador positivo giratório |

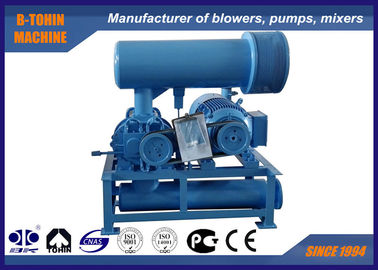

Areje o ventilador giratório do lóbulo das raizes, DN65, pressão 100KPA do maxiumum, ventilador da aeração
Sobre BKW
O ventilador das raizes da série de BKW herda o projeto da série de BK. Adota refrigerar de água na tampa do rolamento, que
pode abaixar a temperatura do rolamento para prolongar a vida útil do rolamento e permiti-la mais altamente
exerça pressão sobre a aplicação.
Especificações
Modelo |
BKW5003 |
Capacidade do ar |
2.25-6.40m3/min |
Pressão diferencial da descarga |
60-100KPA |
Velocidade giratória |
1000-2000rpm |
Volume da água refrigerando |
4 L/MIN |
Tipo do motor |
5.5-18.5KW |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
Tipo da instalação |
Padrão: tipo horizontal. |
N.W. do ventilador sem motor |
181kg |
Tamanho da embalagem aproximadamente. |
Caso de embalagem para o ventilador: 1.3*0.95*0.75m (L*W*H) Caso de embalagem para acessórios do ventilador: 1.21*0.53*0.47m (L*W*H) |
Características
1. Tipo melhorado de série de BK para conseguir de alta pressão
2. A aumentação de alta temperatura ocorre sob a operação de alta pressão, o sistema de refrigeração da água resolverá o problema e protegerá os rolamentos.
Folha do parâmetro
Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | Refrigerar Água |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |
BKW5003 Diâmetro do porto: DN65 (2,5") |
1000 | 2,38 | 4,68 | 2,25 | 5,56 | 4 | ||||||
1150 | 2,98 | 5,38 | 2,85 | 6,39 | 2,73 | 7,21 | 2,61 | 8,03 | ||||
1250 | 3,38 | 5,85 | 3,25 | 6,95 | 3,13 | 7,84 | 3,01 | 8,73 | ||||
1350 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | 3,42 | 9,42 | ||||
1500 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | 4,02 | 10,47 | 3,91 | 11,54 | ||
1600 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 | 4,42 | 11,17 | 4,31 | 12,30 | ||
1750 | 5,40 | 8,19 | 5,26 | 9,73 | 5,14 | 10,97 | 5,03 | 12,22 | 4,92 | 13,46 | ||
1850 | 5,80 | 8,66 | 5,67 | 10,29 | 5,54 | 11,60 | 5,43 | 12,91 | 5,32 | 14,23 | ||
2000 | 6,40 | 9,36 | 6,27 | 11,12 | 6,15 | 12,54 | 6,03 | 13,96 | 5,92 | 15,38 |
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia
9. V-correia
10. tampa da correia
11. base do ventilador
12. motor bonde
