Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKW6005 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo, três lóbulos |
---|---|---|---|
Capacidade do ar: | 3.62-11.15m3/min | Pressão diferencial da descarga: | 60-100KPA |
Poder do motor: | 11-30W | Furo da descarga: | DN80 (3") |
Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Impulsor e eixo: | molde como uma parte integrante, três lóbulos |
Realçar: | ventilador de alta pressão,ventilador giratório do lóbulo |

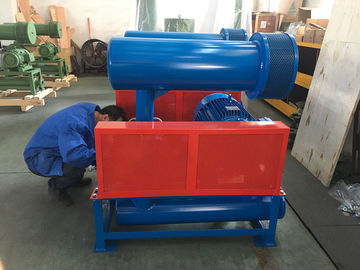

DN80 enraíza o ventilador giratório do lóbulo, pressão 100KPA do maxiumum, ventilador de ar da aeração
O tipo tipo BKW das raizes do três-lóbulo do ventilador giratório é um produto que seja desenvolvido adotando técnicas inovadas,
baseado em nossa experiência da fabricação nas raizes datilografe ventiladores giratórios por muitos anos.
Especificações
Modelo |
BKW6005 |
Capacidade do ar |
3.62-11.15m3/min |
Pressão diferencial da descarga |
60-100KPA |
Velocidade giratória |
850-1800rpm |
Volume da água refrigerando |
5 L/MIN |
Tipo do motor |
11-30KW |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
Tipo da instalação |
Padrão: tipo horizontal. |
N.W. do ventilador sem motor |
256kg |
Tamanho da embalagem aproximadamente. |
Caso de embalagem para o ventilador: 1.5*0.95*0.9m (L*W*H) Caso de embalagem para acessórios do ventilador: 1.31*0.6*0.5m (L*W*H) |
Características
1. Baseado no projeto das séries de BK, melhorando o sistema de refrigeração fim-chapeado da água do projeto é instalado conseguindo de alta pressão
2. A alta temperatura é dura danificar o carregamento assim que a vida útil do rolamento é prolongada.
Folha do parâmetro
Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | Refrigerar Água |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |
BKW6005 Diâmetro do porto: DN80 (3") |
850 | 3,84 | 7,28 | 3,62 | 8,20 | 5 | ||||||
1000 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | 4,38 | 12,24 | ||||
1150 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | 5,54 | 14,08 | ||||
1250 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | 6,30 | 15,30 | 6,14 | 16,92 | ||
1400 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | 7,46 | 17,14 | 7,29 | 18,95 | ||
1500 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | 8,23 | 18,36 | 8,06 | 20,31 | ||
1650 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | 9,38 | 20,20 | 9,21 | 22,34 | ||
1800 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19,70 | 10,53 | 22,04 | 10,36 | 24,37 |
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base do ventilador
12. motor bonde
