Fabricante profissional de vários tipos dos ventiladores
 |
| Lugar de origem: | China |
| Marca: | BK |
| Certificação: | ISO9001/ISO14001/CE |
| Número do modelo: | BKW7011 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | caso de madeira padrão da exportação |
| Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo. ventilador giratório do lóbulo |
|---|---|---|---|
| Capacidade do ar: | 10.02-28.39m3/min | Pressão diferencial da descarga: | 60-100KPA |
| Poder do motor: | 22-75W | Furo da descarga: | DN150 (6") |
| Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Carregamento: | NSK, SKF, FAG |
| Tipo do rotor: | impulsor e eixo intergral, QT500 | Tipo da engrenagem: | Engrenagem helicoidal da elevada precisão |
| Realçar: | ventilador de alta pressão,ventilador giratório do lóbulo |
||

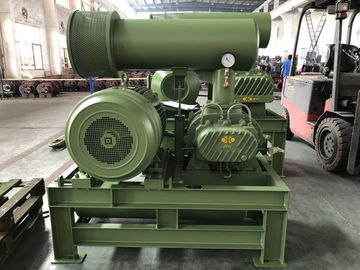

A alta pressão enraíza o ventilador giratório do lóbulo, 100KPA, compressor de ar 1500m3/min
O ventilador giratório BKW do lóbulo das raizes de é um produto que seja desenvolvido adotando técnicas avançadas, com base na experiência da fabricação de muitos anos no tipo ventiladores giratórios das raizes de B-Tohin.
Especificações
|
Modelo |
BKW7011 |
|
Capacidade do ar |
10.02-28.39m3/min |
|
Pressão diferencial da descarga |
60-100KPA |
|
Velocidade giratória |
700-1500rpm |
|
Volume da água refrigerando |
10 L/MIN |
|
Tipo do motor |
22-75KW |
|
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
|
Tipo da instalação |
Padrão: tipo horizontal. |
|
N.W. do ventilador sem motor |
520kg |
|
Tamanho da embalagem aproximadamente. |
1.8*1.2*2m (L*W*H) |
Características
1. Jejua o começo,
2. Menos consumo de potência,
3. Baixos custos de operação e manutenção
4. Eficiência elevada
Aplicações
Amplamente utilizado no poder, petróleo, produto químico, adubo, aço, metalurgia, oxigênio produzindo, cimento, matéria têxtil,
alimento, fatura de papel, poeira-limpeza, cultivo aquático, tratamento de esgotos, transtorte pneumático etc.
Folha do parâmetro
| Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | |||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||
| RPM | m3/min | Quilowatts | m3/min | Quilowatts | m3/min | Quilowatts | m3/min | Quilowatts | m3/min | Quilowatts | |
|
BKW7011 DN150 (6") |
700 | 10,45 | 17,83 | 10,02 | 19,00 | ||||||
| 850 | 13,81 | 21,65 | 13,39 | 23,07 | 13,01 | 26,28 | 12,65 | 29,64 | 12,29 | 32,85 | |
| 1000 | 17,18 | 25,47 | 16,75 | 27,14 | 16,37 | 30,92 | 16,01 | 34,87 | 15,65 | 38,65 | |
| 1150 | 20,54 | 29,30 | 20,11 | 31,21 | 19,73 | 35,56 | 19,37 | 40,10 | 19,02 | 44,45 | |
| 1250 | 22,78 | 31,84 | 22,36 | 33,92 | 21,98 | 38,65 | 21,62 | 43,58 | 21,26 | 48,31 | |
| 1400 | 26,15 | 35,66 | 25,72 | 37,99 | 25,34 | 43,29 | 24,98 | 48,81 | 24,62 | 54,11 | |
| 1500 | 28,39 | 38,21 | 27,96 | 40,70 | 27,58 | 46,38 | 27,22 | 52,30 | 26,86 | 57,97 | |
| Tamanho de furo da descarga: (6") água DN150 refrigerando: 10 L/MIN | |||||||||||
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base do público
12. motor
Acessórios opcionais
1. tubulação do cotovelo
2. redutor
3. cerco acústico
4. armário de controle
5. válvula mecânica do arranque automático
