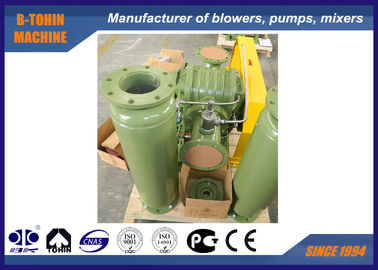

Biogás, ventilador do gás de carvão para o uso inflamável e corrosivo do gás, ventilador do motor DIIBT4

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001
Número do modelo:	YU-EG150

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	caso de madeira padrão da exportação
Tempo de entrega:	15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Habilidade da fonte:	20 conjuntos por mês

Contato

Descrição de produto detalhada

Capacidade:	13,81-29,26m3/min	Pressão diferencial de descarga:	10-70kpa
Tamanho do furo:	DN150 (6”)	Tipo de resfriamento:	água
Tipo de conexão:	Movido a correia	Correia e polia:	Biogás, resíduos de gás, transportadores de meios explosivos
Marca do rolamento:	NSK, SKF, FAG	Marca de focas:	SKF
Marca do cinto:	Martexwell	Materiais do silenciador:	aço inoxidável
Destacar:	ventilador do gás da operação de descarga , ventilador do gás natural

Soprador de biogás a gás de carvão para uso com gás inflamável e corrosivo, soprador de motor DIIBT4

Sobre YU-EG

Desde a sua criação, a B-Tohin importou tecnologia e equipamentos avançados e desenvolveu novos produtos constantemente. O soprador tipo YU-EG é um novo tipo de produto que possui o revestimento da carcaça e dos rotores com materiais especiais anticorrosivos. É aplicável à entrega de gás especial, especialmente para o transporte de biogás.

Especificações

Modelo	YU-EG150
Capacidade de ar	13,81-29,26m³/min
Pressão diferencial de descarga	10-70KPA
Velocidade rotacional	850-1400rpm
Volume de água de arrefecimento	15 l/min
Tipo de motor	11-22/30/37-45/55-75KW 380/400/415/440V, 3FASES, 50/60HZ, motor à prova de explosão
Marca do motor	Padrão: Motor Siemens Beide ou Wannan Motor Siemens e ABB para sua opção
Tipo de instalação	Padrão: tipo vertical
P.L. do soprador sem motor	530kg
Tamanho da embalagem Aprox.	2,01,41,65m (comprimentolarguraaltura)

* A cor da pintura e o tipo de instalação podem ser feitos sob encomenda.

Folha de parâmetros

Modelo	Diâmetro da porta (mm)	Capacidade de entrada (m3/min) e potência do eixo (kW) sob várias pressões									Arrefecimento água (l/min)
		Velocidade rpm	0,1kgf/cm2		0,2kgf/cm2		0,3kgf/cm2		0,4kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O
			0,01Mpa		0,02Mpa		0,03Mpa		0,04Mpa
			m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
YU-EG 150	150(6")	850	16,93	4,57	16,03	8,01	15,34	10,90	14,78	14,41	15
		1000	20,29	5,38	19,40	9,42	18,70	12,83	18,14	16,95
		1150	23,66	6,19	22,76	10,84	22,07	14,75	21,50	19,50
		1250	25,90	6,73	25,00	11,78	24,31	16,03	23,75	21,19
		1400	29,26	7,53	28,37	13,19	27,67	17,96	27,11	23,73

Modelo	Diâmetro da porta (mm)	Capacidade de entrada (m3/min) e potência do eixo (kW) sob várias pressões									Arrefecimento água (l/min)
		Velocidade rpm	0,5kgf/cm2		0,6kgf/cm2		0,7kgf/cm2		0,8kgf/cm2
			5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0,05Mpa		0,06Mpa		0,07Mpa		0,08Mpa
			m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
YU-EG 150	150(6")	850	14,26	18,14	13,81	21,65					15
		1000	17,63	21,35	17,18	25,47	16,75	27,14
		1150	20,99	24,55	20,54	29,30	20,11	31,21
		1250	23,23	26,68	22,78	31,84	22,36	33,92
		1400	26,59	29,88	26,15	35,66	25,72	37,99

Lista de materiais

Biogás, ventilador do gás de carvão para o uso inflamável e corrosivo do gás, ventilador do motor DIIBT4 0

Nº	Nome da peça	Qtd.	Materiais	Nº	Nome da peça	Qtd.	Materiais
1	Cilindro	1	HT200	17	Furo do pino de dowel	4
2	Placa de extremidade de acionamento	1	HT200	18	Placa de extremidade da engrenagem	1	HT200
3	Sistema de arrefecimento			19	Lançador de graxa	2	45#
4	Bico de graxa	4	cobre	20	Porca redonda	2	45#
5	Vedação de gás	8	PTFE	21	Vedação de óleo	2	FPM
6	Vedação de óleo	4	FPM	22	O-ring	2	FPM
7	Impulsor de acionamento	1	QT500	23	Engrenagem cônica interna	2	20CrMnTi
8	O-ring	8	FPM	24	Porca de fixação	2	45#
9	Vedação de óleo	1	FPM	25	Colar direito	2	45#
10	Rolamento	2	GCr15	26	Tampa do tanque de óleo	1	HT200
11	Chave	1	45#	27	Medidor de nível de óleo	1	resina
12	Tampa do impulsor de acionamento	1	45#	28	Mola borboleta	2	65Mn
13	Anel de salto	2	65Mn	29	Arruela de parada	2	Q235
14	Impulsor acionado		QT500	30	Bujão de magnetismo	1
15	Tampa do impulsor acionado	1	45#	31	Rolamento	2	GCr15
16	O-ring	2	FPM	32	Luva do eixo	4	45#
