1, dispositivo de palheta guia de entrada
Composto por nove palhetas, o dispositivo de palhetas guia de entrada é instalado antes do impulsor e seu grau de abertura é controlado por um operador elétrico. Quando o operador elétrico recebe um sinal de 4-20mA do painel de controle, ele ajusta o grau de abertura das palhetas (o valor do grau de abertura é mostrado no painel do operador elétrico e na tela de controle) para que o dispositivo da palheta guia de entrada possa funcionar antes que o gás flua para o impulsor e realize a função de ajuste do fluxo de ar de 45-100%.
2, Voluta
O rotor voluta mais adequado é adotado para desempenho pneumático confiável, alta eficiência e para atingir toda a eficiência multivariada de até 85%.
3, caixa intensificadora
Engrenagem elevadora tipo helicoidal está equipada. O gare é endurecido por difusão e de excelente desempenho sob rotação de alta velocidade e longa vida útil.
É adotado um rolamento do tipo deslizante com superfície metálica Babbitt. O rolamento leva filme lubrificante para suportar seu eixo e resfriamento.
4, impulsor de alta eficiência
O impulsor, que é do tipo semiaberto misto ternário, é projetado pela teoria tridimensional. A curva do impulsor é selecionada recorrentemente para simular
condição de trabalho no computador e melhor ajuste para o fluxo real de gás. Enquanto isso, reduz a deformação das palhetas causada pela força centrífuga e melhora a confiabilidade da eficiência.
O tipo de conexão avançada é adotado para o impulsor e o eixo de alta velocidade. Antes da entrega, são realizados testes de excesso de velocidade e equilíbrio dinâmico do impulsor para garantir o alto desempenho do soprador.
O material do impulsor é opcional, aerometal ou aço inoxidável ou outros materiais disponíveis de acordo com a solicitação do cliente.

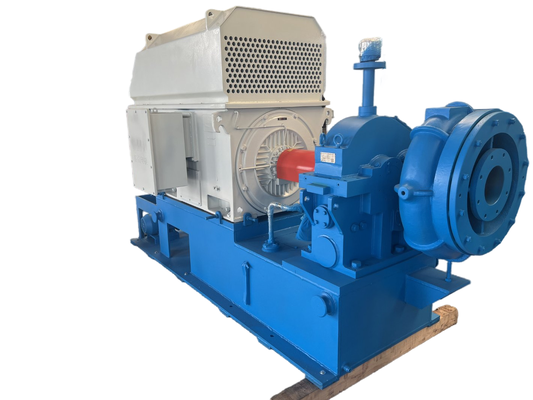

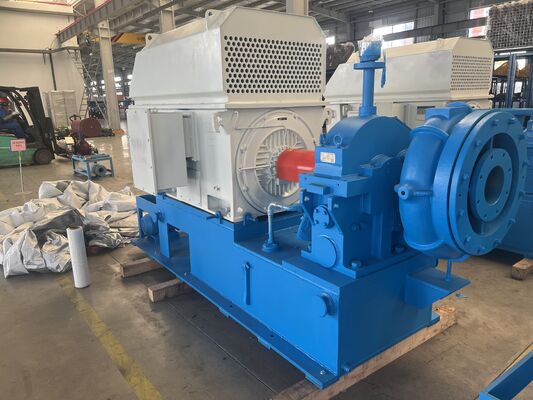

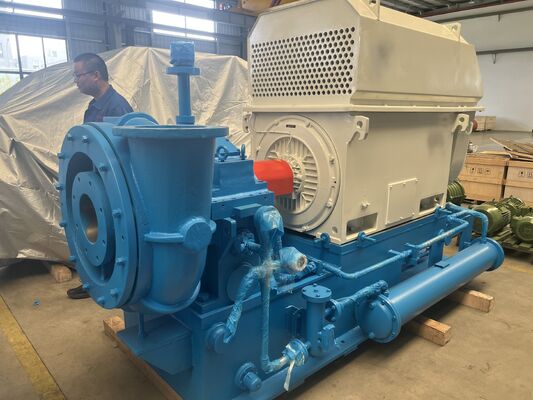

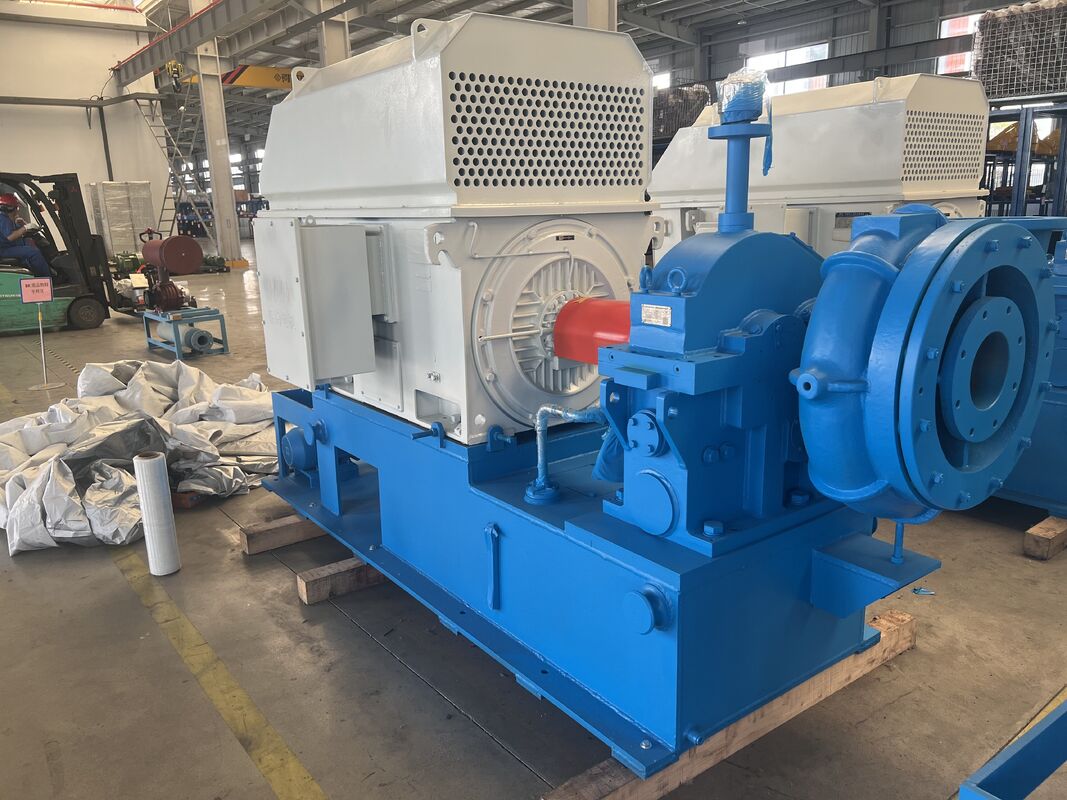

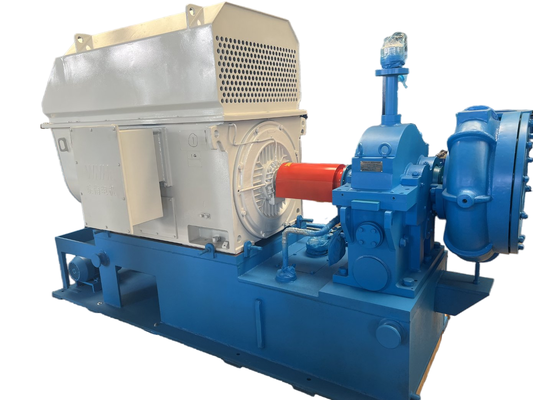

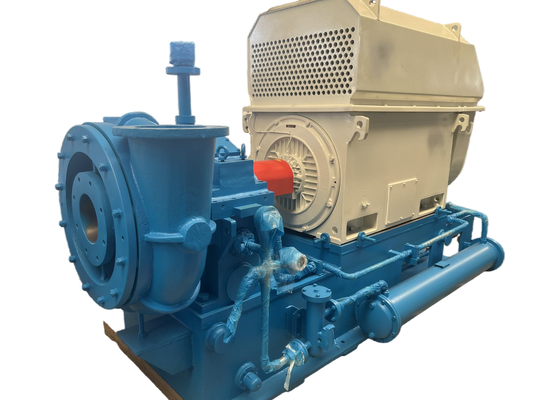

Estrutura do soprador
O soprador centrífugo da série Gs apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e no dispositivo de palhetas guia de entrada a partir da configuração do filtro de entrada. O motor de acionamento principal é conectado ao acoplamento e à caixa de elevação.
a engrenagem elevadora aciona o impulsor semiaberto misto ternário para produzir gás para energia e a descarga do gás através do difusor sem palhetas e da câmara de voluta.
Principais características
·Bom desempenho aerodinâmico: impulsor ternário semiaberto de fluxo misto adotado para não causar vórtices facilmente e para pequenas perdas de fluxo de ar.
·Ajustado pela palheta guia de entrada, a curva de eficiência da unidade é plana e, mesmo sob condições operacionais não projetadas, pode ser alcançado um bom efeito de economia de energia.
·Estrutura compacta, pequena área útil, fácil operação.
·O impulsor é feito de liga de alumínio de aviação de alta resistência, usinado por centro de usinagem de ligação de cinco coordenadas importado com pequeno erro de curva. Possui desempenho pneumático confiável e alta eficiência, embora possa economizar 15% a 25% de energia em comparação com a maioria dos sopradores Roots.
·O impulsor e a engrenagem de aceleração são de estrutura integral, o que reduz bastante a perda mecânica.
· Engrenagem de aceleração do tipo helicoidal adotada para boa estabilidade, baixa vibração, baixo ruído e longa vida útil sob operação em alta velocidade.
·Rolamento de pastilhas basculantes especiais: através de pastilhas basculantes especiais, o produto apresenta alta estabilidade ao funcionar em alta velocidade.
·Alto grau de controle automático, boa confiabilidade.
