Série GS400, Controle PLC, Centrifugadora de Alta Velocidade de Tratamento de Águas Residuais de Estágio Único

1, dispositivo de palheta guia de entrada
Composto por nove palhetas, o dispositivo de palhetas guia de entrada é instalado antes do impulsor e seu grau de abertura é controlado por um operador elétrico. Quando o operador elétrico recebe um sinal de 4-20mA do painel de controle, ele ajusta o grau de abertura das palhetas (o valor do grau de abertura é mostrado no painel do operador elétrico e na tela de controle) para que o dispositivo da palheta guia de entrada possa funcionar antes que o gás flua para o impulsor e realize a função de ajuste do fluxo de ar de 45-100%.

2, Voluta
O rotor voluta mais adequado é adotado para desempenho pneumático confiável, alta eficiência e para atingir toda a eficiência multivariada de até 85%.




3, caixa intensificadora
Engrenagem elevadora tipo helicoidal está equipada. O gare é endurecido por difusão e de excelente desempenho sob rotação de alta velocidade e longa vida útil.


É adotado um rolamento do tipo deslizante com superfície metálica Babbitt. O rolamento leva filme lubrificante para suportar seu eixo e resfriamento.



4, impulsor de alta eficiência
O impulsor, que é do tipo semiaberto misto ternário, é projetado pela teoria tridimensional. A curva do impulsor é selecionada recorrentemente para simular

condição de trabalho no computador e melhor ajuste para o fluxo real de gás. Enquanto isso, reduz a deformação das palhetas causada pela força centrífuga e melhora a confiabilidade da eficiência.
O tipo de conexão avançada é adotado para o impulsor e o eixo de alta velocidade. Antes da entrega, são realizados testes de excesso de velocidade e equilíbrio dinâmico do impulsor para garantir o alto desempenho do soprador.
O material do impulsor é opcional, aerometal ou aço inoxidável ou outros materiais disponíveis de acordo com a solicitação do cliente.

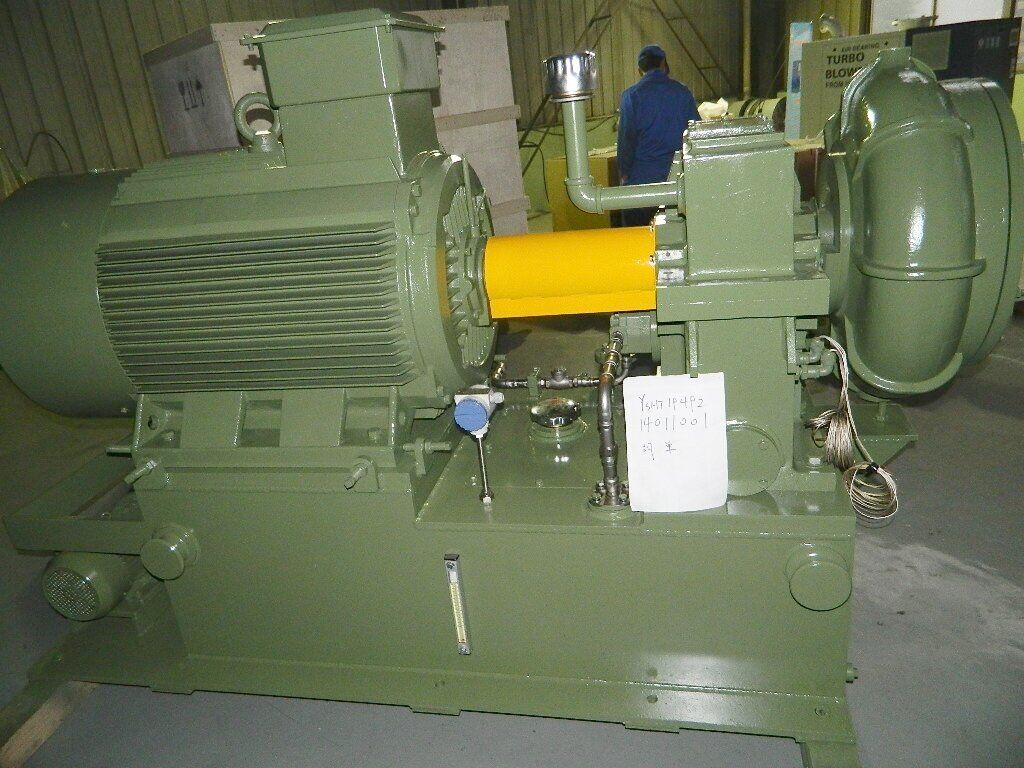

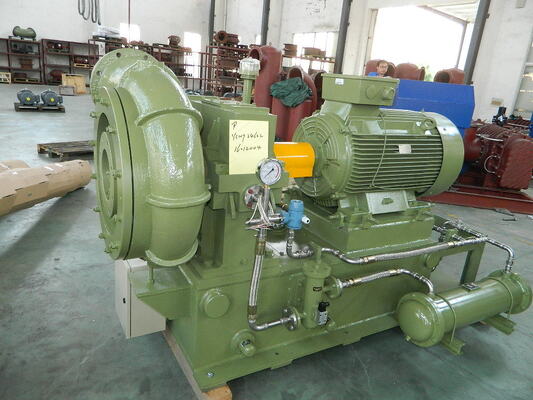

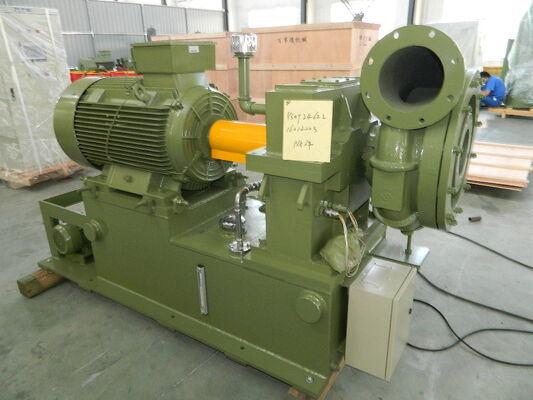

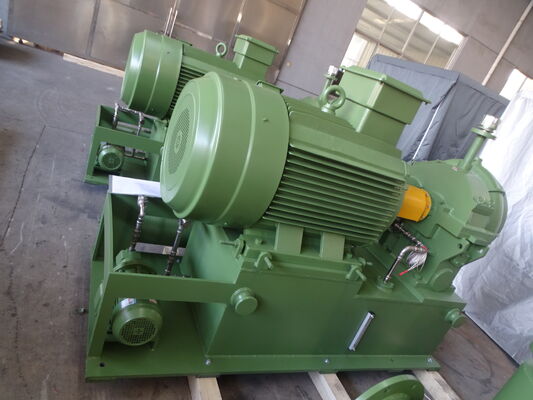

Estrutura do soprador

O soprador centrífugo da série Gs apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e o

dispositivo de palheta guia de entrada a partir da configuração do filtro de entrada. O motor de acionamento principal é conectado ao acoplamento e à caixa elevadora.
a engrenagem elevadora aciona o impulsor semiaberto misto ternário para produzir gás para energia e a descarga de gás através do difusor sem palhetas e

câmara voluta.


Curva de desempenho do soprador da série GS
O soprador centrífugo da série GS apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e o

dispositivo de palheta guia de entrada da configuração de entrada. O motor de acionamento principal está conectado ao acoplamento e à caixa elevadora. Quando começar, a engrenagem intensificadora

acione o impulsor semiaberto misto ternário para produzir gás para energia e a descarga do gás através do difusor sem palhetas e da câmara de voluta.

Sustem de controle do soprador

Automação de alto nível e confiável

Usando instrumento inteligente de autoturing ou controle lógico programável (PLC) e interface de conversa homem-máquina para todo o processo de execução, que pode realizar o ajuste do fluxo de ar automático/manual. O sistema de controle do soprador da série GS inclui: soprador, caixa de elevação, motor, estação de lubrificante, entrada

filtro, válvula ajustável de alívio de ar, vibração do eixo, sistema anti-surto, etc. É necessário um painel de controle com tela de toque com tela didital e pode processar o controle e regulação completos por meio do software correspondente.

sugerindo a causa das falhas.

Os componentes essenciais do sistema de controle automático são importados para garantir a precisão, confiabilidade e fácil manutenção do sistema de controle.

Monitor remoto

O sistema de controle pode transmitir os dados medidos através da Internet ou do emissor GPRS. Os clientes podem fazer login em nosso site (Http://www.bk.com.cn) para monitorar as condições de funcionamento; entretanto, nossa empresa irá monitorá-lo periodicamente e enviar o ponto de monitoramento importante ou informações anormais para

clientes por mensagem curta ou correio. Este sistema de monitoramento remoto é mais uma garantia para o funcionamento seguro do soprador.
