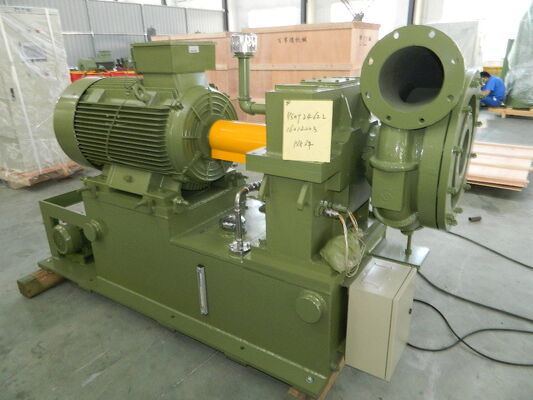

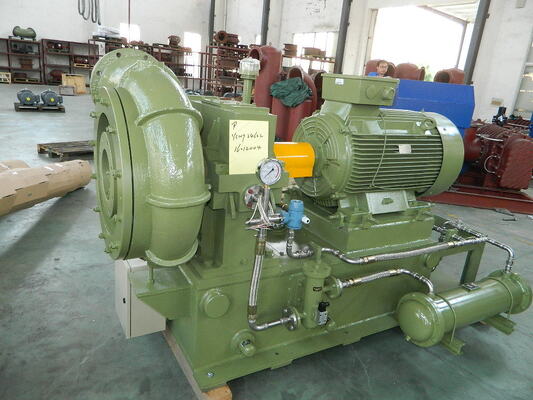

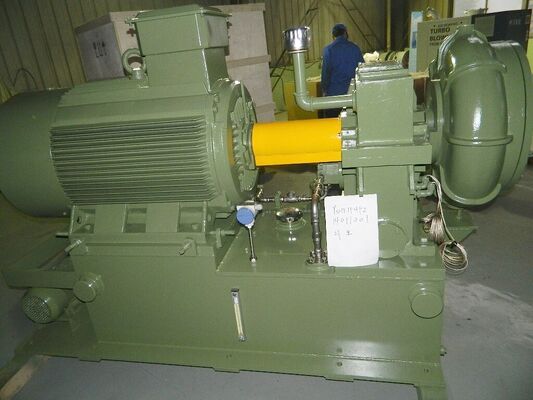

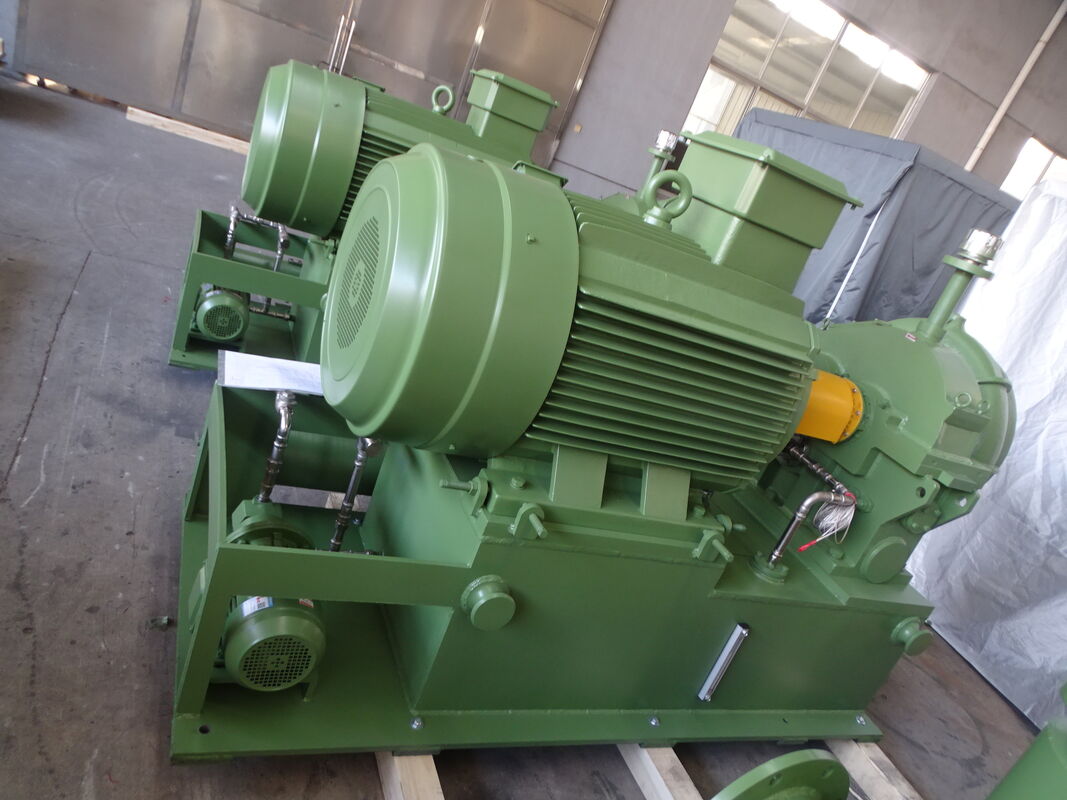

B-Tohin Pressão 50-100KPa, série GS350, soprador de tratamento de águas residuais centrífugo de alta velocidade
Sobre o GS
O ventilador centrífugo de alta velocidade de um estágio da série GS foi especialmente concebido para a aeração do tratamento de águas residuais.
Medios, tais como o ar, o azoto, o dióxido de azoto e outros gases não corrosivos.
O ventilador Gs caracteriza-se por uma ampla aplicabilidade, uma economia significativa de energia, uma pequena área e uma instalação, funcionamento e manutenção fáceis.
Especificações
|
型号
Modelo
|
pressão
Pressão
|
风量
Fluxo de ar
|
功率
Potência
|
| |
Kpa |
m3/min |
KW |
| GS350-1.5 |
50 |
350 |
400 |
| GS350-1.6 |
60 |
350 |
450 |
| GS350-1.7 |
70 |
350 |
500 |
| GS350-1.8 |
80 |
350 |
560 |
| GS350-1.9 |
90 |
350 |
630 |
| GS350-2.0 |
100 |
350 |
710 |
Observações:
1A pressão de descarga é projetada para 198 Kpa (A), o âmbito de aplicação: 145-198 Kpa (A) ou o rácio de pressão ε é 1, 5 ≤ε ≤1, 96;
2.Contenção de pó e outras impurezas sólidas ≤ 10 mg/m3;
3O motor deve ser especial quando o nível do mar for superior a 1000 m;
4.Não é adequado para uma temperatura de entrada superior a 60°C ou uma temperatura de saída superior a 120°C;
5.O fluxo de ar na ficha acima é o valor em condições de 20°C e 1 atm;
6Consulte o nosso departamento técnico para as capacidades não indicadas no catálogo.
7.Para selecção do modelo de bomba de vácuo centrífuga de alta velocidade de um estágio, por favor contacte o departamento técnico da nossa empresa.
Partes principais de sopradores
1Dispositivo de guia de entrada
Composto por nove pás, o dispositivo de guia de entrada é instalado antes do impulsor e o seu grau de abertura é controlado por um operador elétrico.Quando o operador elétrico recebe um sinal de 4-20mA do painel de comando, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2Volute
O corredor volute mais adequado é adotado para desempenho pneumático fiável, alta eficiência e para alcançar toda a eficiência multivariada de 85%.
3Caixa de arranque.
A estação é endurecida por difusão e de excelente desempenho em rotação de alta velocidade e longa vida útil.
O rolamento de tipo deslizante com superfície de metal Babbitt é adotado. O rolamento utiliza uma película lubrificante para suportar o eixo e resfriar.desempenho e longevidade confiáveis.
4"Impelente de alta eficiência"
O impulsor, que é de tipo semi-aberto misturado ternário, é projetado pela teoria tridimensional.
A utilização de um sistema de ventilação de ar reduz a deformação das velas causada pela força centrífuga e melhora a fiabilidade da eficiência.
Antes da entrega, são efectuados testes de sobrevelocidade e de equilíbrio dinâmico do impulsor para assegurar o elevado desempenho do soprador.
O material da hélice é opcional, aero-metal ou aço inoxidável ou outros materiais disponíveis de acordo com as solicitações do cliente.
Estrutura do soprador
O ventilador centrífugo da série G possui um alavancador de um estágio, entrada axial e estrutura de descarga de radicais.
Dispositivo de vela de guia de entrada a partir da configuração do filtro de entrada.O motor principal está ligado ao acoplamento e à caixa step-up.No arranque,
A engrenagem step-up conduz o impulsionador semi-aberto ternário misto para produzir gás para a energia, e a descarga de gás através de um difusor sem pá e
A câmara voluta.
Curva de desempenho dos sopradores da série GS
Os ventiladores centrífugos da série GS possuem um cantilever de um estágio, uma entrada axial e uma estrutura de descarga de radicais.
O motor principal de condução está ligado ao acoplamento e à caixa step-up.
impulsionar o impulsionador semi-aberto trinar misturado para produzir gás para alimentação, e a descarga de gás através do difusor sem pá e câmara voluta.
