1Dispositivo de guia de entrada
Composto por nove pás, o dispositivo de guia de entrada é instalado antes do impulsor e o seu grau de abertura é controlado por um operador elétrico.Quando o operador elétrico recebe um sinal de 4-20mA do painel de comando, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2Volute
O corredor volute mais adequado é adotado para desempenho pneumático fiável, alta eficiência e para alcançar toda a eficiência multivariada de 85%.
3Caixa de arranque.
A estação é endurecida por difusão e de excelente desempenho em rotação de alta velocidade e longa vida útil.
O rolamento de tipo deslizante com superfície de metal Babbitt é adotado. O rolamento utiliza uma película lubrificante para suportar o eixo e resfriar.desempenho e longevidade confiáveis.
4"Impelente de alta eficiência"
O impulsor, que é de tipo semi-aberto misturado ternário, é projetado pela teoria tridimensional.
A utilização de um sistema de ventilação de ar reduz a deformação das velas causada pela força centrífuga e melhora a fiabilidade da eficiência.
Antes da entrega, são efectuados testes de sobrevelocidade e de equilíbrio dinâmico do impulsor para assegurar o elevado desempenho do soprador.
O material da hélice é opcional, aero-metal ou aço inoxidável ou outros materiais disponíveis de acordo com as solicitações do cliente.

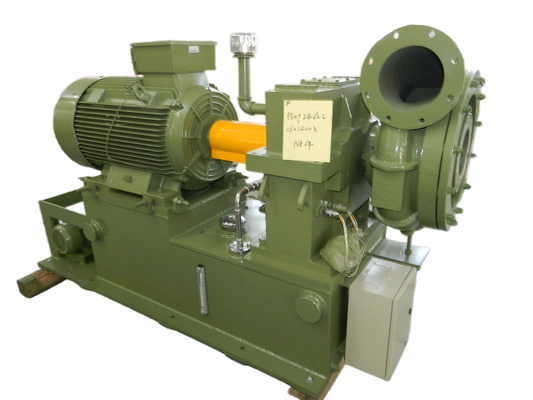

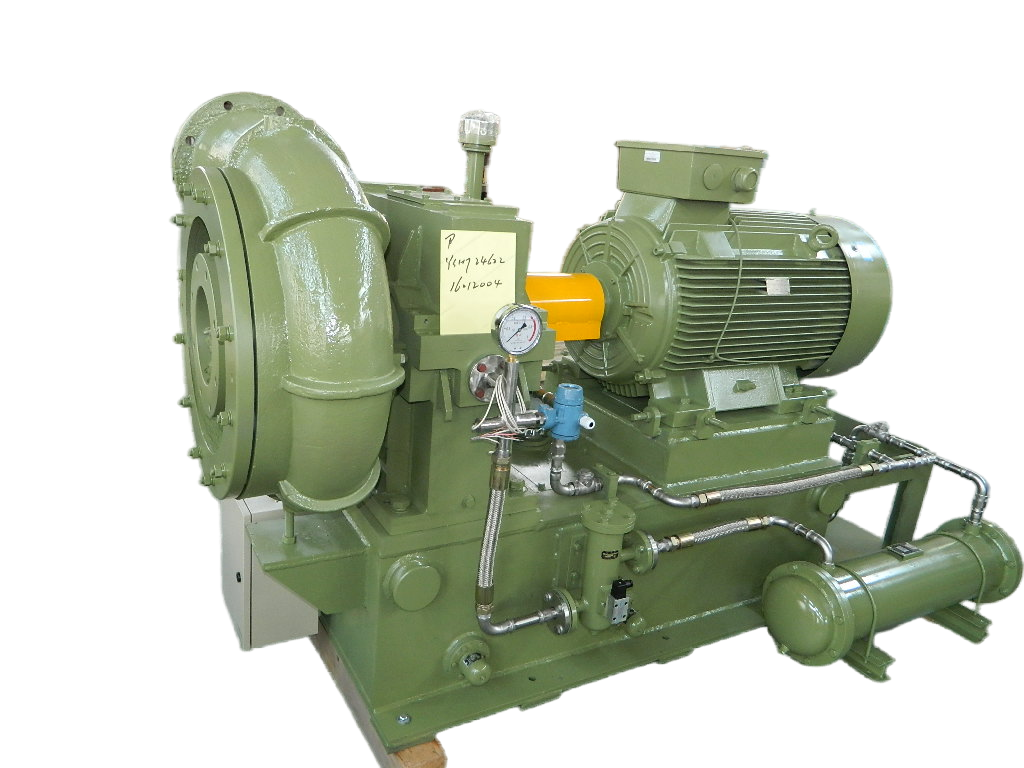

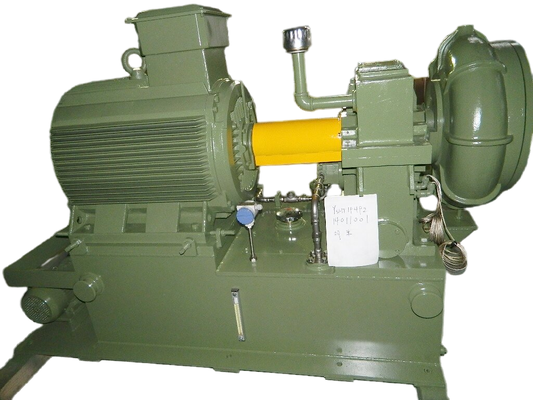

Estrutura do soprador
O ventilador centrífugo da série G possui um alavancador de um estágio, entrada axial e estrutura de descarga de radicais.
Dispositivo de vela de guia de entrada a partir da configuração do filtro de entrada.O motor principal está ligado ao acoplamento e à caixa step-up.No arranque,
A engrenagem step-up conduz o impulsionador semi-aberto ternário misto para produzir gás para a energia, e a descarga de gás através de um difusor sem pá e
A câmara voluta.
Curva de desempenho dos sopradores da série GS
Os ventiladores centrífugos da série GS possuem um cantilever de um estágio, uma entrada axial e uma estrutura de descarga de radicais.
O motor principal de condução está ligado ao acoplamento e à caixa step-up.
impulsionar o impulsionador semi-aberto trinar misturado para produzir gás para alimentação, e a descarga de gás através do difusor sem pá e câmara voluta.
Suporte de controlo do soprador
Automação de alto grau e fiabilidade
Utilizando um instrumento inteligente auto-turing ou controle lógico programável (PLC) e interface de conversação homem-máquina para todo o processo de execução, que pode realizar o ajuste do fluxo de ar automático / manual.O sistema de controlo do soprador da série GS inclui: soprador, caixa de suporte, motor, estação de lubrificante, entrada
Filtro, válvula reguladora de alívio de ar, vibração do eixo, sistema anti-surgência, etc. É necessário um painel de controle de tela sensível ao toque digital,e pode processar o controle e regulação completa através do software correspondente.Enquanto isso, pode registar várias falhas e diagnosticar as falhas de forma inteligente, bem como
sugerindo a causa das falhas.
Os componentes fundamentais do sistema de controlo automático são importados para assegurar a precisão, a fiabilidade e a facilidade de manutenção do sistema de controlo.
Monitor remoto
O sistema de controle pode transmitir os dados medidos através da Internet ou emissor GPRS. Os clientes podem fazer login em nosso site para monitorar a condição de funcionamento; enquanto isso,A nossa empresa irá monitorá-lo periodicamente e enviar o ponto de monitoramento importante ou informação anormal para
Este sistema de monitorização remota é uma garantia adicional para o funcionamento seguro do ventilador.
Projetos de sopradores da série GS
